YM-ZK中央空调实训考核台（网络型）

一、产品概述
JB-ZK中央空调实训考核装置（网络型）要求系统采用6匹水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

二、系统组成
制冷机组、冷却系统、冷冻系统、制热系统、模拟客房、模拟大厅、电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、PLC编程软件、中央空调组态监控软件、计算机、小推车。

三、网络监控及智能考核
   教师台和学生台电脑（1～32台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。

   教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。

四、实训项目
1、中央空调的结构及设备工作原理的全面深入了解和掌握；
2、中央空调的启动、运行、调试技术的实训及考核；
3、中央空调运行工况、各运行参数检测分析；
4、中央空调控制原理的实训；
5、PLC可编程控制器编程及安装调试的实训；
6、故障判断及设备故障解除实训（故障点16个）；
7、数据采集技术的应用及实训；
8、网络技术的应用及实训（远程控制）。

五、技术参数
1、工作电源：三相五线制 380VAC 50Hz
2、安装尺寸：长×宽×高=800×240×250cm
3、整机容量≤0.04TYVA
4、外形尺寸：8000mm×3000mm×3500mm（长×宽×高）

5)具备密码开机、定时关机功能，便于实验室管理。

四、中央空调配置清单

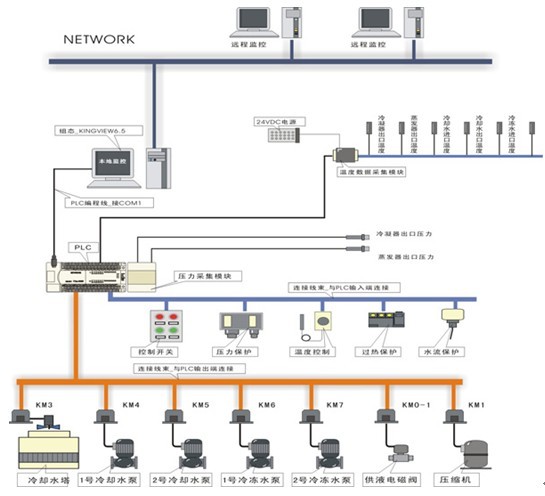

五、TYKJ-ZK中央空调实训考核台（网络型）系统构成图
