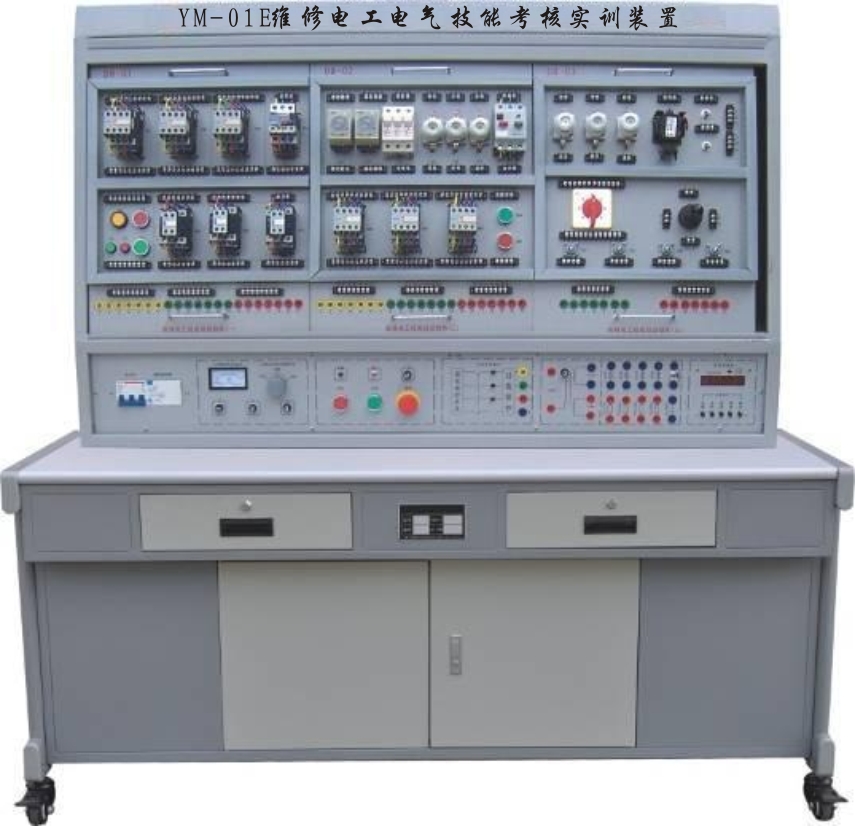

YM-01维修电工电气技能考核实训装置

一、维修电工实训考核装置技术性能

★1.输入电压：三相四线制380V±10% 50Hz；

2.教学实验装置.工作环境：环境温度范围为-5～＋40℃；

3.装置容量：＜1KVA ；

4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护；

5.外形尺寸：145 x 70 x 165 cm

二、维修电工实训装置的基本配置及功能

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。

（一）实训屏

（一）   电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝塑面板。为实验提供交流电源、低压直流电源等。

具体功能如下：

1、主控功能板

（1）推上三相漏电开关，一只450V电压表用转换开关指示三相输出线电压，且输出220V，380V电压供实验使用，具有短路保护。

（2）侧面提供电源插板一只，为外部设备提供工作电源

（3）直流稳压电源：±12V/0。5A一路，＋5V/0.5A一路，具有短路保护功能。

（4）低压交流电源：输出3V、6V、9V、12V、15V、18V、24V，36V，110V交流电源。

2．功率电阻4只

3．整流二极管：1N5408四只

（二）实训挂箱

1.Y-61维修电工挂箱（一）。

2.Y-62维修电工挂箱（二）。

3.Y-63维修电工挂箱（三）。

4.Y-64维修电工挂箱（四）。

（三）实训桌

铁质结构，桌面为防火、防水、耐磨高密度板。

（四）实训项目

1．三相异步电动机直接启动控制

2．三相异步电动机接触器点动控制线路

3．三相异步电动机接触器自锁控制线路

4．三相异步电动机定子串电阻减压启动自动控制线路

5．Y--△启动控制线路

6．接触器联锁的正反转控制线路

7．按钮联锁的三相异步电动机正反转控制线路

8．双重联锁的三相异步电动机正反转控制线路

9．单向减压启动及反接制动控制线路

10．能耗制动的控制线路

11．三相异步电动机的顺序控制

12．三相异步电动机的多地控制

13．工作台自动往返控制线路

14.插座和一个开关控制一盏灯（白炽灯加二极漏电开关）

15.两个双联开关控制一盏灯（白炽灯加二极漏电开关）

16、日光灯线路的接线

17、声控开关控制白炽灯电路的接线

18、触摸延时开关控制白炽灯电路的接线

19.人体感应开关控制白炽灯电路的接线

20.单相电度表直接接线电路
