一、概述

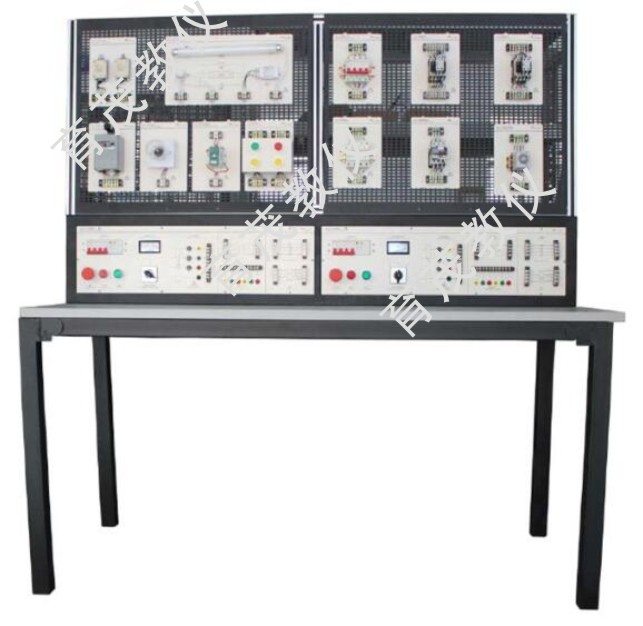

初级维修电工技能实训考核装置吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置上装有实训操作网板，网板采用活动结构，可取下安装，装上布线调试。使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电
二、技术指标及要求:
1、外型尺寸：155 x 70 x 160 cm
铁质喷塑结构，防火板面板。下装有四个万向调节转动轮子，并装有刹车系统。
2、工作电源：交流三相四线380±5% 50HZ
3、输入功率：<1.5KVA
电源：
4、输出交流电源：三相四线380V、单相220V，电压表指示。
5、人身安全保护功能：电流型漏电保护、电压型漏电保护、防触电实验导线，设有启动，停止和急停按钮。
6、电源插座：提供两个多功能电源插座。
7、测量仪表:指针式交流450V电压表一只；指针式交流电流表2A一只。
8、网孔板（2块）：规格：57*70CM。
三、实验器材配置（每台配2套）
配置清单
序号 名称 型号 数量
1 实训网板 铁质喷塑 1块
2 实验导线 1套
3 使用说明书 1本
4 交流接触器 CJX2-0910 380V 3
5 辅助触头 F4-22 3
6 时间继电器 ST3P 380V 1
7 热继电器 JR36-20 2
8 按钮开关盒 3位 2
9 端子排 2
10 灯座 1
11 墙壁开关 2
12 声控开关 1
13 触摸开关 1
14 白炽灯泡 220V 2
15 180瓦三相异步电动机 （带离心开关） 1
16 低压断路器 DZ47-63 3P 1
17 熔断器 RT18-32 3P 2
18 导轨 1
19 行程开关 LX19—001 2
20 行程开关 LX19—222 2
21 单相电度表 电子式 1
22 明盒 2
23 线槽 5
24 塑料卡子 50
25 螺丝 50
26 G型导轨 1
四、实训项目
1、照明电路安装
2、单相电度表安装
3、声光控路灯电路安装
4、触摸延时路灯电路安装
5、双控楼梯灯电路安装
6、接触器点动电路连接
7、按钮联锁的正、反转控制电路连接
8、接触器联锁电动机正、反转电路连接
9、接触器和按钮双重联锁、反转控制
10、电动机定子绕组串联电阻启动控制电路
11、按钮切换的Y/△启动按钮控制电路的连接
12、时间继电器切换的Y/△启动控制电路连接
13、电动机反接制动控制电路连接
14、电动机往返行程控制电路连接
15、电动机顺序启动控制电路连接
16．三相异步电动机直接启动控制电路
17．三相异步电动机的两地控制电路
18．三相异步电动机反接制动控制电路气控制线路的实验、故障分析等技能训练的需要。，是各大中专院校职业院校实验实训室建设的佳选择。
