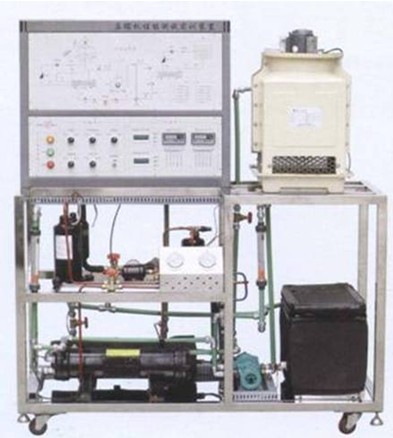

YMRHSJ-1型压缩机性能测试实训装置

YMRHSJ-1型压缩机性能测试实训装置

1.主要用途：制冷压缩机性能参数的测定及制冷循环基本原理的演示，试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于职业院校制冷专业相关课程的教学实训。

2.技术要求及主要参数：

(1) 输入电源：三相四线制 AC380V±10% 50Hz

(2) 装置容量：＜4kVA

(3) 制冷剂：R22

(4) 第二制冷剂：R123

(5) 制冷量：2.5 kg

(6) 外形参考尺寸：1500×700×1700 mm3

(7) 设备详细配置：

1) 实训平台：长×宽×高为1500mm×700mm×1700mm 1台

2) 西门子主机：CPU224CN(AC/DC/RLY)主机 1套

3) 其它部分：被测压缩机、冷凝器、冷却塔、水泵、电磁流量计、电动调节阀、视液镜、干燥过滤器、手动节流阀、储液器、量热器、加热器 1套。

(8) 实验项目：

⑴熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理；

⑵了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法；

⑶利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量；

⑷利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量；

⑸主、辅测制冷量相对误差的计算与分析；

⑹制冷机组能效比的计算与分析

(9) 每套圆形铁凳2个
