YM-224型 PLC教学实验箱

一、产品概述

用于学习与实训。由PLC核心单元、开关量输入单元、继电器型开关量输出单元、系列模拟负载、基于三维技术的虚拟负载及接口单元等组成。该装置体积小、功能强、价格低、携带方便

二、产品特点

（1）可编程控制器实验箱是我公司根据当前教学需要新开发出的实验箱。该实验箱将实验模块集中在一块板上，实验模块比以往的实验台设计更加紧凑、合理，实验项目也更加丰富。

（2）该实验系统的实验项目由基本的指令实验，基本常用电路实验、模块综合实验三部分组成。在实验项目设计开发中充分征求和考虑到用户的意见和要求，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

（3）在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。

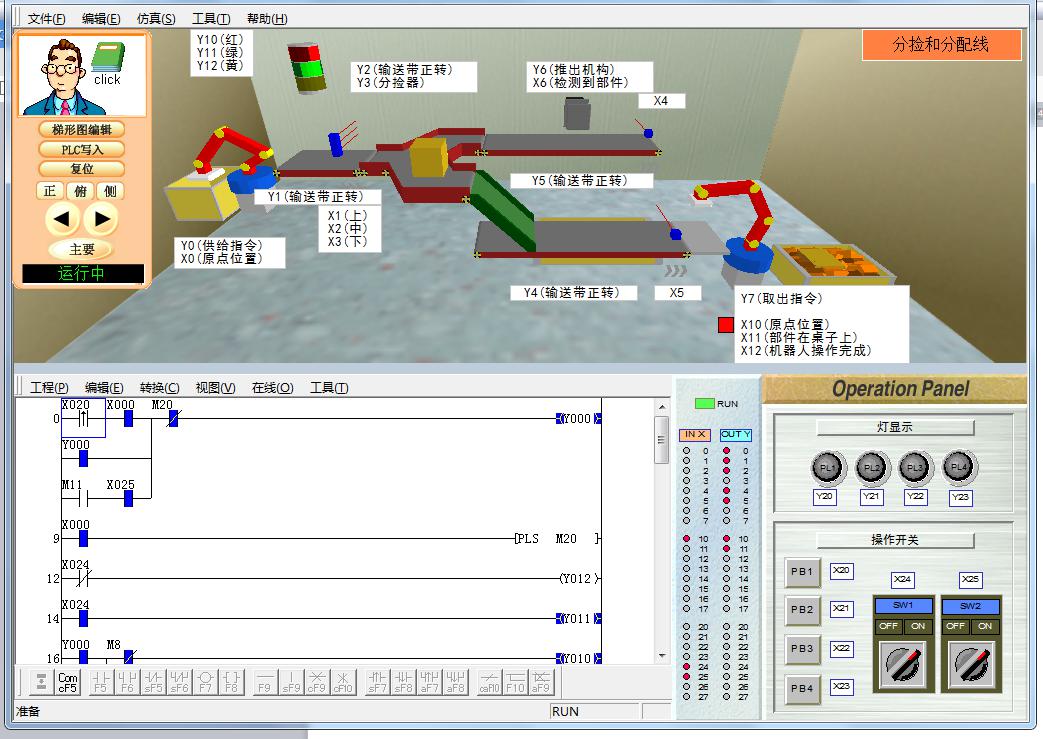

（4） 仿真软件

（5）组态监控软件

 三、技术性能

1、输入电源：AC: 220V 50HZ

2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)

 3、主机采用西门子S7-200 CPU224

4、实验箱提供8路逻辑开关、8路电平指示灯。

5、所有元件安装在实验箱上，能够观察到通道指示灯。

6、它集可编程逻辑控制器、编程软件、MCGS工控组态软件、模拟控制实验板及实物等于

一体。在本实验箱上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验。

四、实验内容

   可完成以下实验项目：

 1、基本指令练习

2、电镀

3、交通灯自动控制

4、液体混合装置自动控制

5、水塔水位控制

6、机械手

7、LED数码管显示

8、自动送料装车系统

9、邮件分拣控制

10、四层电梯自动控制

11、自动洗衣机系统

12、电动机自动控制

13、自控成型机

14、抢答器

五、配置清单
