YM-ST型水箱控制装置

一、YM-XT型水箱控制实训装置概述

YM-XT型水箱控制实训模型是针对机电一体化教学的要求而研发的，它涵盖了电机传动、电磁阀控制、传感器检测、PLC逻辑控制等教学内容，是实际工业现场生产设备的微缩装置。基于多种传感器的检测以及器件联动，实现对水箱闭环循环控制，适合于自动化、电气自动化、电气工程等专业的《控制原理》、《机电一体化技术》、《检测与转换技术》、《可编程控制技术》等课程开设实训课。装置采用全开放式布局，通过水箱系统的实训和操作，学生可熟练掌握对PLC基本指令、传感器的应用、模拟量转换以及实际接线技能的实训实操。

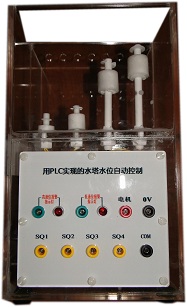

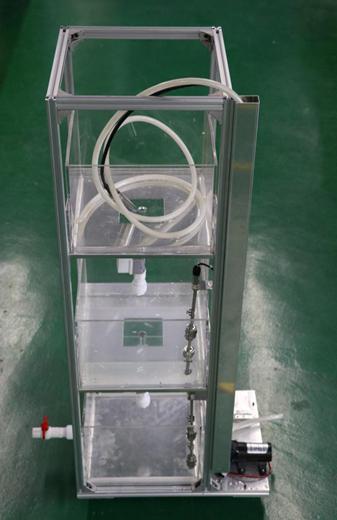

       YM-XT水箱控制实训装置是由有机玻璃水箱、微型水泵、手动阀门、电磁阀、液位开关、液位传感器和电气控制等部分组成。采用铝合金型材架构，水箱位置可上下调节，灵活多变。

二、YM-XT型水箱控制实训装置技术参数

1、整机容量：≤150W；

2、工作电压：DC 24V；

3、外形尺寸：约400mm×40mm×1100mm；

4、工作温度：-10～50℃；环境湿度：≤90％无水珠凝结；

5、接线形式：2*12P穿墙端子，防溅；

6、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。

三、YM-XT型水箱控制实训装置功能特点

        YM-XT型水箱控制实训模型主要由微型水泵、有机玻璃水箱、液位传感器、液位开关以及电磁阀等主要部件组成。采用2*12P穿墙端子接线，外观整洁美观，便于接线与检查，锻炼使用者的实际动手能力。YM-XT水箱控制实训模型控制流程：

        1、水箱中的水从最上面1号有机玻璃水箱顶部进入，底部用电磁阀控制出水的流量。用扩散硅压力变送器来检测液位，输出4～20mA/0～10V标准信号，当水位高于设定值的时，PLC控制电磁阀1开启，水流入2号有机玻璃水箱。当1号水箱的液位达到设定的低水位或者2号水箱的液位达到设定的高水位触发液位开关的时候，PLC控制关闭1号电磁阀。

        2、当2号水箱的液位高于设定值，触发液位开关或者3号水箱的液位低于设定值触发液位开关时，PLC控制2号电磁阀开启，水流入3号有机玻璃水箱。当2号水箱液位低于设定液位值，触发液位开关，或者3号水箱液位高于设定值，触发液位开关时，PLC控制2号电磁阀关闭。

        3、当3号水箱液位高于设定值，触发液位开关或者1号水箱液位低于设定值时，PLC控制微型水泵开启，水流入1号有机玻璃水箱。当3号水箱液位低于设定值，触发液位开关，或者1号水箱液位高于设定值时，关闭微型水泵。通过各种控制器实现液位闭环控制以及流量的调节。

四、YM-XT型水箱控制实训装置实训项目

       1、水塔液位闭环控制系统实验（根据不同控制系统可以实现PLC控制、智能仪表控制、智能模块控制、数据采集卡控制、单片机控制）

2、单容流量闭环控制系统实验（根据不同控制系统可以实现PLC控制、单片机控制、数据采集卡控制），可选用1-3个水箱逐步进行复杂的逻辑控制实训。

3、触摸屏监控系统实验；

4、液位控制系统实验；

5、模拟量转换实验

6、综合实训技术应用。
