YM-GSKT12型 柜式空调技能实训考核装置

YM-GSKT12型 柜式空调技能实训考核装置

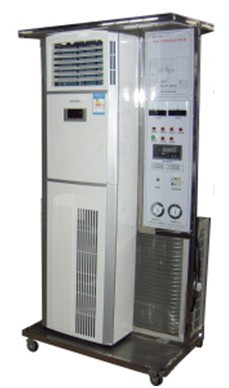

      该装置采用真实空调为实训对象，可使学员能够真正地学到相应的技术技能，装置由金属支架、制冷系统、制冷系统流程板和智能排故系统四部分组成，在制冷系统流程板上配置相应的压力及温度表，可以直接观测到制冷系统的各点工作时的参数，通过分析参数,可以了解制冷系统的工作状态,提高学生对制冷系统的分析判断能力。

一、主要技术参数

1．工作电源：AC220V 50Hz±5%（单向）

2．外形尺寸：1100×800×1800mm

3．整机功耗：1100W

4、适用电压范围：160V～253V

5、大遥控距离8m，角度90度。

6、噪声：内机37-44dB，外机是55-65dB。

7、环境温度：-5℃—40℃

8、相对湿度：≤85%（25℃）

二、主要功能：
  1．学习掌握柜式空调制冷系统及原理，可以更好的掌握维修技术。
 2.学习掌握柜式空调控制电路的结构、组成及工作原理。
 3.可设置13个故障点，学生可根据故障现象在故障检测板上进行检
    测和排除故障。考试系统有一台主控电脑控制所有故障点及设备
    运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、
    评分、打印等功能。
  4.由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。

5.具有温度巡测功能，数码显示，温度巡测器可检测制冷制热实验设备的各关健部位的作温度，提供实验数据。可检测的关键点分别是：

1）  正常环境温度

2）  空调压缩机排气管

3）  空调压缩机回气管

4）  空调冷凝器排风口

5）  空调蒸发器出风口

6. 智能排故系统特点：

1)       计算机可以监控1-126台空调制冷制热智能考核台。

2)       已设置13个故障点。（并可以扩展故障点）

3)       具有发卷功能。

4)       具有收卷功能。

5)       具有单台试卷清零功能和全部试卷清零功能。

6)       具有自动检测各空调制冷制热智能考核台的通讯联机情况。

7)       可以生成学生个人成绩单。

8)       可以对学生考核情况进行统计、分析。

9)       可设置进入系统密码及修改密码。

10)    具有打印功能。

11)     具有答题次数限制功能

三．实训项目:

1)整流电路故障；

2)12伏电源电源电路故障；

3) 5伏电源故障    ；

4)室内温控探头不良；

5)室外温控探头不良；

6)遥控接收头损坏；

7)不制热 ；

8)不制冷；

9)室内风机损坏；

10)室外风机埙坏；

11)风机电容器损坏；

12)蜂鸣器故障；

13)风向调节失控。
