YM-GP高频电路实验箱

YM-GP高频电路实验箱

产品介绍：


一、技术性能
 　　△电源:输入：AC 220V±l0%　　输出：DC ±5V,-8V,±12V,大输出电流均为200mA
 　　△信号源：（函数发生器)　　 输出波形：方波、三角波、正弦波频率范围：分四档2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ,2KHZ～20KHZ
 　　 幅 值：正弦波Vp－p：0～14V( l4V为峰、一峰值,且正负对称)
 　　　　　　　 方　波Vp－p：0～24V(24V为峰一峰值,且正负对称)
 　　　　　　　 三角波Vp－p：0～24V(24V为峰一峰值,且正负对称)

   二、可完成高频电路实验：

⑴单调谐回路谐振放大器；

⑵双调谐回路谐振放大器

⑶高频功率放大器（丙类）

⑷LC电容反馈三点式振荡器

⑸石英晶体振荡器

⑹振幅调制器（利用乘法器）

⑺调幅波信号的解调

⑻变容二极管调频振荡器

⑼相位鉴频器

⑽集成电路（压控振荡器）构成的频率调制器

⑾集成电路（锁相环）构成的频率解调器

⑿利用二极管函数电路实现波形转换。

⒀RC集成振荡器；

⒁混频电路

 三、可完成模拟电路实验：
1.单级放大电路

2.两级放大电路

3.负反馈放大电路

4.射极跟随器

5.差动放大电路

6.比例求和运算电路

7.积分与微分电路

8.波形发生电路

9.有源滤波器

10.电压比较器

11.IC电路RC正弦波振荡器

12.集成功率放大器
13.整流滤波与并联稳压电路
14.串联稳压电路
15.集成稳压器
16.RC正弦波振荡器
17.LC振荡器及选频放大器
18.电流/电压转换电路
19.电压/频率转换电路
20.互补对称功率放大器
21.波形变换电路
 22.扬效应管实验

产品说明：

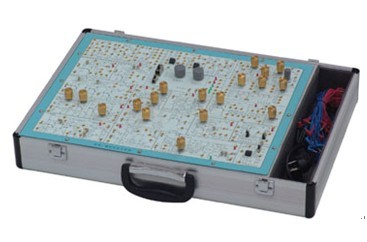

YM-GP高频模拟学习机将所有高频电路和模拟电路实验模块、电源、信号源、电压源、电位器组等合并在一块线路板上,结构紧凑合理,使用方便,可完成高频电路和模拟电路课程中规定的各种实验。
 　 该学习机工艺精良美观,正面浅色烤漆,印有原理图及符号,反面为印制导线,并焊有相应元器件,连接部分采用镀金孔,设有测试点,直观可靠,维修方便。
