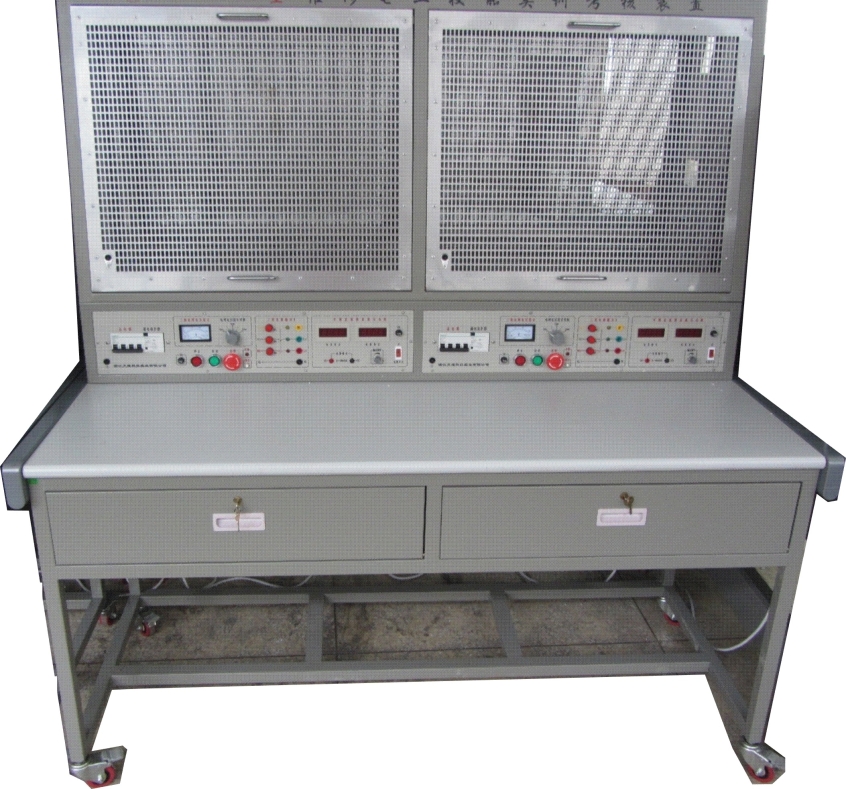

YM-201电工实训考核装置（单面双组、网孔板型）

YM-201电工实训考核装置（单面双组、网孔板型）

一、概述

YM-201电工考核实训装置吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置上装有实训操作网板，网板采用活动结构，可取下安装，装上布线调试。使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练的需要。，是各大中专院校职业院校实验实训室建设的好的选择。

二、技术指标及要求:

1、外型尺寸：155 x 70 x 160 cm3

铁质喷塑结构，防火板面板。下面设有抽屉和柜子用于存放工具和元器件。装有四个万向调节转动轮子，并装有刹车系统。

2、工作电源：交流三相四线380±5%   50HZ

3、输入功率：<1.5KVA

电源：

4、输出交流电源：三相四线380V、单相220V，电压电流表指示。

5、人身安全保护功能：电流型漏电保护、电压型漏电保护、防触电实验导线、急停按钮。

7、低压交流电源:3V、6V、9V、12V、18V、24V、36V；并可输出双3V、6V、9V、12V、18V。

8、电源插座：提供三个多功能电源插座。

9、测量仪表:指针式交流450V电压表一只；指针式交流电流表3A一只。

10、网孔板（两块）：规格：60*70CM。

三、实验器材配置（每台配2套）

配置清单

四、实训项目

1、照明电路安装

2、日光灯电路安装

3、单相电度表安装

4、声光控路灯电路安装

5、触摸延时路灯电路安装

6、双控楼梯灯电路安装

7、电网过电流自动切换备用电源连接

8、接触器点动与连续转动电路连接

9、按钮联锁的正、反转控制电路连接

10、接触器联锁电动机正、反转电路连接

11、接触器和按钮双重联锁、反转控制

12、电动机定子绕组串联电阻启动控制电路

13、按钮切换的Y/△启动按钮控制电路的连接

14、时间继电器切换的Y/△启动控制电路连接

15、电动机半波整流能耗制动控制电路连接

16、电动机全波整流能耗制动控制电路连接

17、电动机反接制动控制电路连接

18、电动机往返行程控制电路连接实训

19、电动机顺序启动控制电路连接实训

20、电动机定时转动运转控制电路连接实训

21、按钮切换的双速电动机控制电路的连接

22、时间继电器切换的双速电动机控制电路连接实训

23、普通车床控制电路连接

24、CA6140车床电气控制电路
