YM-15型 液晶电视实验箱

一、产品概述

“YM-15型液晶电视实验箱”是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

    本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。

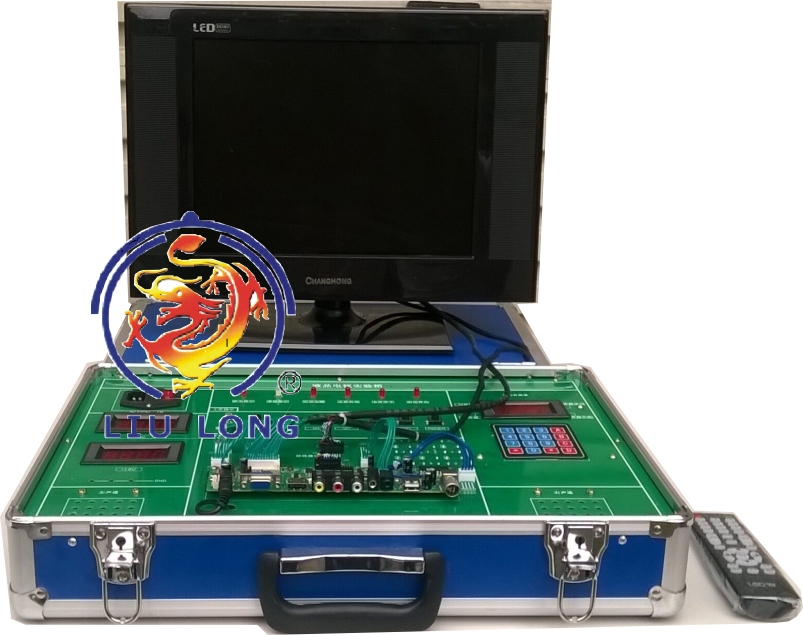

实训箱包括实训箱体（交直流电源、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。液晶显示屏：15寸，对比度：600：1，亮度：500cd/m2,反应时间＜16ms。液晶电视模块包括无线智能故障转换接口(免布线)、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、内置故障设置系统，可由电脑随机设置故障点。无线智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备实训指导书。

二、技术性能

1.输入电源：单相三线制AC220V±10%  50HZ

2.工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）

3.整机容量：＜200VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

三、系统组成

1.本装置由实训箱、液晶显示器和实训组件四部分组成

2．液晶显示器：15寸 对比度： 600：1，亮度：500cd/m2, 反应时间：＜16ms

3．实训组件

本装置由液晶彩电模块、智能实训考核系统组成。

1）液晶彩电实训模块

智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、内置设故排故系统（可由电脑随机故障点）

4．智能实训考核系统

1、计算机可以监控1-126台家用电器智能考核台

2、已设置多个故障点。

3、具有发卷功能

4、具有收卷功能

5、具有单台和全部实验台清零功能

6、具有自动检测各家用电器考核台的通讯联机情况

7、可以生成学生个人成绩单

8、可以对学生考核情况进行统计、分析

9、设有进入系统密码，进入系统后能够修改密码

10、具有打印功能

11、具有答题次数限制功能

12、学生台配智能答题器，学生可以通过答题器与都师进行数据交换

四、实验项目

   1. 黑屏故障分析与故障演示实验;

  2. 有声音，无图像的故障分析与演示实验;

  3. 键控电路的故障分析与演示实验;

  4. 遥控接收电路的故障分析与演示实验;

  5. 无光栅,无声音故障分析与演示实验;

  6. 右声道无声音故障分析与演示实验;

  7. 左声道无声音故障分析与演示实验;

  8. 功放电路的故障分析与演示实验;

  9. 遥控发射电路的故障分析与演示实验;

10.有光栅、无图像、无伴音的故障分析与演示实验;

11.液晶屏坏点检测演示实验;

12.液晶电视综合性能测试实验.

······
