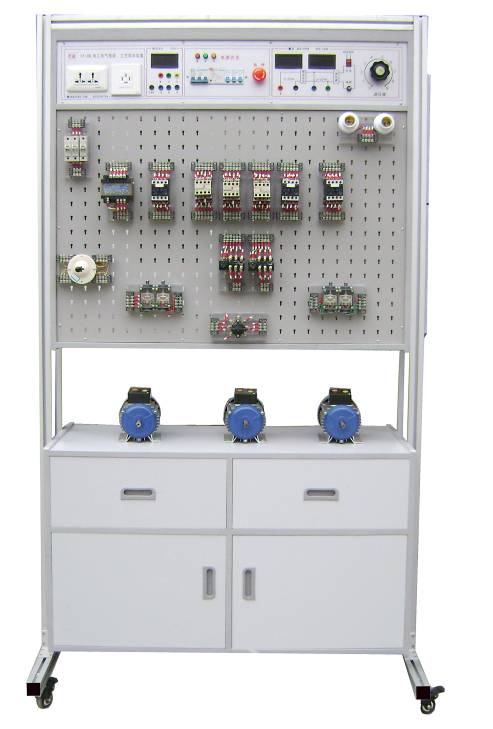

YM-DQ型电气装配实训装置

产品概述：

设备整体为铝合金组合结构，使得各个元件成独立部分，可以自由挂插。该套设备根据国家新《职业标准》及劳动部颁发的“电工技术等级证” 和“电工实操证”等实训考核内容要求，同时兼顾各省电工资格鉴定的不同内容加以研制生产。适应于各类职业学校、技工学校，中专学校、劳动培训及技能鉴定等单位的教学培训，实操考核，技能鉴定等使用。

本电工培训考核装置是新一代集培训学习、理论验证实操训练、考核鉴定于一体的多功能设备。科学地布置电器及配套实验器材，能满足电工培训实践操作，考核鉴定的电力拖动控制、直流拖动与照明电路项目。具有实操方便，一柜多用，所有电器接点都已外接到端子排上，再让学生在接线端子排上接线，故降低材料消耗，延长电器元件使用寿命。

技术参数：

1、输入电源：AC380V±5% （三相五线）50Hz

2、额定电流：15A

3、环境温度：-5℃-40℃

4、外型尺寸：1100X600X1900mm

实训内容：

触摸开关控制白炽灯电路

白炽灯控制电路

人体感应开关控制楼梯白炽灯电路

声控开关控制楼梯白炽灯电路

日光灯控制电路

单相电度表直接安装电路

单相电度表间接安装电路

单相电动机控制电路

并励直流电动机调磁调速电路

并励直流电动机电枢回路串电阻速电路

并励直流电动机电枢回路串电阻二级起动控制线路

并励直流电动机电枢反接法正反转控制电路

电流互感器与电流表配用接线图

电压表、电流表安装电路

三相四线有功电度表直接安装电路

三相四线有功电度表间接安装电路

三相四线无功电度表直接安装电路

三相四线无功电度表间接安装电路

一台电流互感器用于单相回路的接线电路

两台电流互感器接成不完全星型接线电路

三台电流互感器接成星型接线电路

两台电流互感器差接接线电路

三台电流互感器接成三角型接线电路

万能转换开关和电压表测量三相电压接线电路

异步电动机点动控制电路

异步电动机自锁控制电路

异步电动机单向点动起动控制电路

异步电动机两地控制电路

正反转点动、起动控制电路

双重联锁正反转控制电路

自动往返控制电路

位置开关作自动停止正反转起动控制电路

带有点动的自动往返控制电路

异步电动机星型、三角型控制电路

接触器控制星型、三角型控制电路

串电阻降压起动控制电路

异步电动机反接制动控制电路

异步电动机能耗控制电路

双速电动机的切换运行控制

手动顺序起动控制

自动顺序起动控制

C620—1型车床控制电路

电动葫芦电气控制电路

Y3150型滚齿机控制
