YM-13W型中央空调实训考核台（网络型、有温度湿度控制）

YM-13W型中央空调实训考核台（网络型、有温度湿度控制）

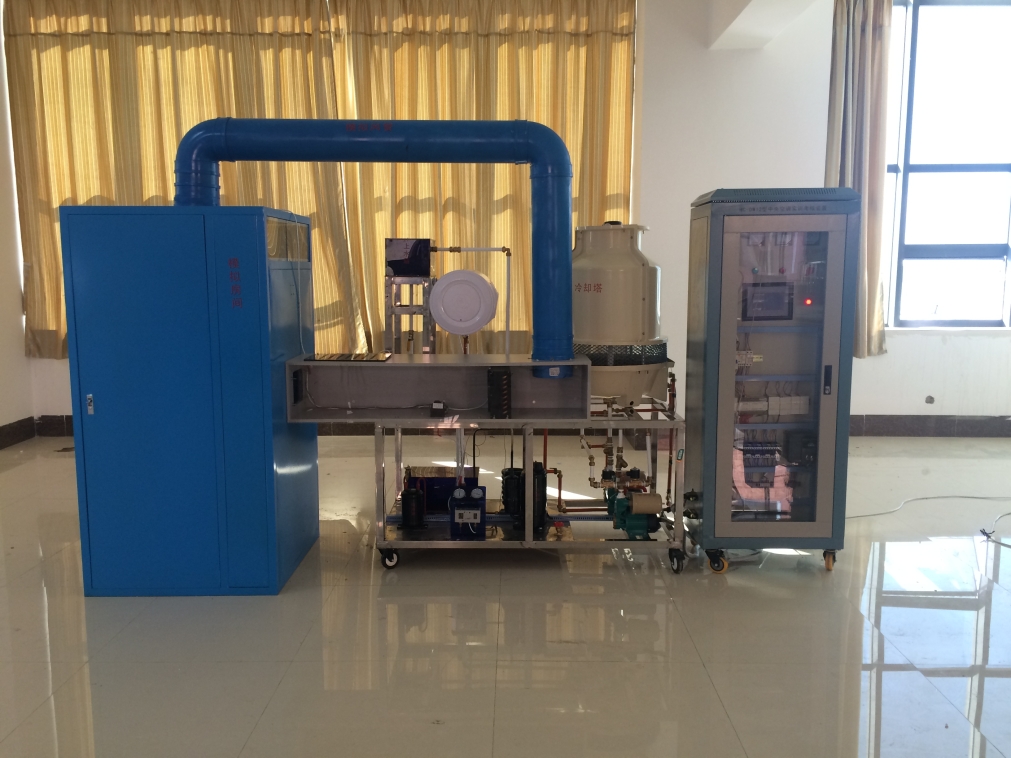

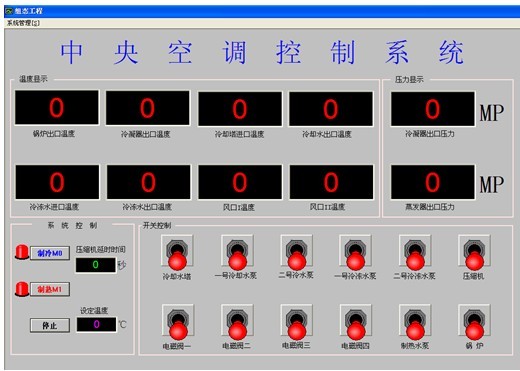

YM-13W型中央空调实训考核装置（网络型、有温度湿度控制）系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，具备温度和湿度控制功能，整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

二、功能

1、中央空调系统的认知及使用

2、制冷原理与热交换技术

3、中央空调系统常用传感器识别与应用

4、中央空调的PLC编程与控制应用

5、中央空调的运行操作及考核

6、中央空调运行保护与日常维护操作考核

7、中央空调故障维修及考核

8、变频器应用

9、触摸屏应用

10、计算机数据采集与组态控制技术应用

11、内外网网络通讯技术及其应用。

12、具有自动溢水保护系统

三、配置

1、电气参数

  工作电源：三相五线380V±10%，50Hz

  安全保护：具有接地保护，漏电保护，过流保护。

    额定功率：<5KW

2、系统对象配置

    设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统（风管组件）、模拟房间、电控柜、计算机等部分组成，并配有透明蒸发器、膨胀水箱。

（1）制冷机组

由压缩机、冷凝器、蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。

（2）冷却水系统

由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。

（3）冷冻水系统

由2台冷冻水泵、透明蒸发器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。

6、制热系统

    由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。

（5）空气调节系统（风管组件）

由过滤器、表冷器、湿度控制系统、管道风机、风道等组成，主要完成空气调节作用。

（6）模拟房间

由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。

（1）控制装置配置

    整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。

3、PLC:三菱FX2N-48MR

4、变频器：三菱FR-S540-0.75K-CH

5、触摸屏：7英寸工业彩色触摸屏

（2）软件配置

2、PLC编程软件，配套PLC实训程序及实训指导书。

3、中央空调配套组态软件。

（3）网络监控及智能考核软件，实现教师台和学生台电脑（30台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。   教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。

（1）通讯配置

可以实现多台电脑联网控制系统。

（2）工具仪表配置

1、品牌台式微机1台  代理商自备

2、数字万用表1个     代理商自备

3、装配工具1套

四、振兴教仪中央空调配置清单

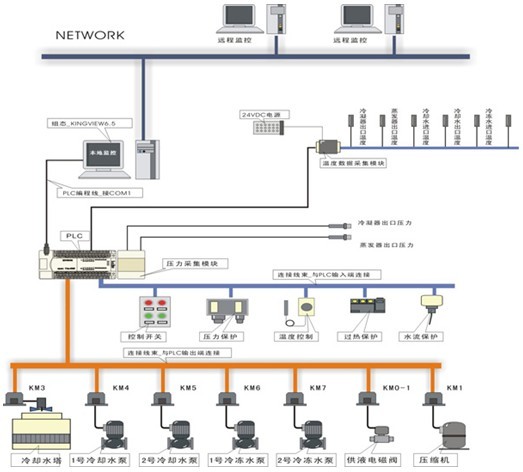

五 JB-13W型中央空调实训考核台（网络型）系统构成图
