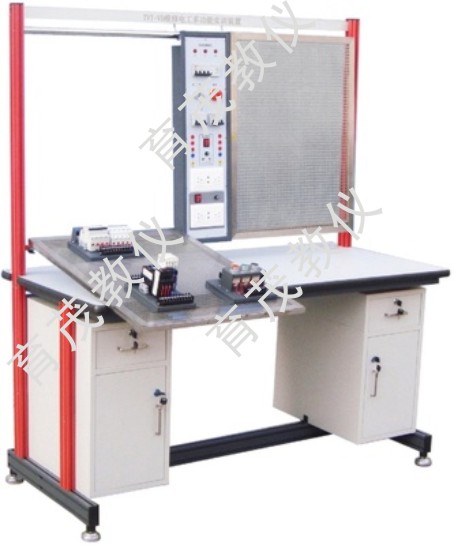

YM-88C维修电工多功能实训装置

1.    设备概述

1.1.    设备具有以下设计：

由全不锈钢网孔板、实训台和电源装置等组成。实训时选择的各种元器件，可方便地安装在不锈钢网孔板上，方便灵活。

1.1.1.    电源箱采用中间设计，避免网孔板放在桌面上会对电源箱上的器件碰坏。

1.1.2.    电源箱采用总电源控制，两个独立分支电源，分别给两个网孔板供电，互不影响。

1.1.3.    桌体采用钢制结构，坚固耐用。

1.1.4.    桌体带有两个储物柜，便于实验器件、导线的储放。可根据教学和实训的需要，选择不同的元器件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件部件，从实训台上拆下，能够集中保管。

2.    设备技术参数

2.1.    输入电压：三相五线～380V±10% 50HZ

2.2.    工作环境：环境温度范围为-20℃～+40℃ 相对湿度＜85%（25℃）

2.3.    装置容量：＜3kVA

2.4.    外形尺寸：1500mm×1100mm×1750mm（长×宽×高）

3.    设备配置描述

3.1.    实训桌

桌面采用高强硬度石芯理化板，板厚12.5mm，四周用12.5mm高强硬度石芯理化板加厚至25mm，桌面尺寸为1500×1100×25mm，（长×宽×高）桌面铺设3mm。桌面与30×30mm的铝合金（台面架）用螺栓连接，台面架并经过除锈-酸洗-磷化-喷塑处理。

实训装置并配备两个钢制键盘托盘，键盘托盘承重≥20Kg，键盘主体采用1.2mm钢板，经数控裁剪及折弯，配以数控切割，并经除锈-酸洗-磷化-喷塑处理，键盘两侧挡片用铆钉固定滑动轨道，并与台面架相连。桌架主要采用3570型氧化处理铝型材，四角为R2圆角。

实训台左侧中部配备1个两开门储物柜，右侧配备1开门电脑机箱储放柜，既可放置电脑主机又可以为储物柜模式。实训桌底部配备四个安装孔为M10的可调地脚，保障实训台的水平位置。可调地脚底部有绝缘胶垫，耐压1000V。网孔板支架与桌面有250mm间隙，便于台子灵活运用。在每个工位设有电烙铁架。实训台用不锈钢螺栓与桌面钢架连接成整体平台。

3.2.    实训屏

外形尺寸：1480mm×970mm

实训屏为3570铝型材与φ25不锈钢网板上下挂杆组成。实训屏左右两边悬挂网板，中间为电源箱。左右两边型材上配置三轴显示器摇臂，可任意调整显示器角度。

3.3.    交直流电源箱

交直流电源箱带有漏电、短路、断路、急停、钥匙开关等保护装置，为悬挂式。

电源内包括：总电源控制、工位电源控制、三相电源输出、交流电源220V（±5%）输出。

电源箱提供相电压220V、线电压380V多种电源、单相电源插座，电源指示灯，电源启动开关，设置有一个总电源开关，具有漏电保护功能。为每个工位配有单独开关，提供三相五线交流电源输出，两工位互不影响，可单独使用，设有急停按钮，按下立即切断三相电源输出。带有一路直流24V输出可满足PLC实训使用。提供两个八孔插座，其中一组为独立控制为电脑提供电源,以防人员实验时误操作造成短路使电源箱断电，造成电脑数据未保存等错误。电源箱面板为PV贴膜由内部印字，字体不磨损、不变色。电源盒为1.5mm厚冷压板，配有紧固旋钮，可固定在挂杆任意地方。

3.4.    不锈钢网孔板

尺寸为：600mm×780mm，网孔5mm×10mm，网径：3mm，板厚1.5mm，表面拉丝，成四角八字工艺，为悬挂式，表面无任何焊、铆点，网板无任何晃动，平整、美观、有立体感，可适合任何标准与非标准电器件任意连接。可悬挂在实训屏的上下两根不锈钢圆管上成85度角，方便取放，也可挂在下挂杆上，另一端可放在桌面上，有利于元器件的安装和布局。

网板可单独做实验，另可移动拼接到一起，完成大型电路的实验。

3.5.    电动机

三相异步电动机为4级三相异步电动机，线电压为380V,功率约180W，可分别连接为Δ/Y连接。配有电机托盘，铝合金提手，冷轧钢板模具冲压而成，表面采用酸洗磷化除锈处理，表面喷塑，电机引出线连接到安全插座。

三相双速异步电动机，4级变6级，线电压为380V,功率约180W，采用电动机与速度继电器相连，电机底盘采用1.5mm冷轧板，激光切割，数控冲压折弯，表面经除油、酸洗、磷化、喷塑处理，电机引出线连接方式采用安全插座式连接，增加铝合金提手。速度继电器采用JY1型速度继电器，与电动机经同轴处理，速度继电器采用引出线连接方式。

4.    器件配置清单：

一套实训装置配备两套实验器件，每套实训装置配备两台三相异步双速电机。每台套实训装置需配备下列材料。

序号    名    称    型号与规格    数量

1    低压断路器    DZ108-20/10-F（0.63～1A）    2

2    螺旋式保险丝    RL1-15/3A    6

3    直插式保险丝    RT14-20/2A    4

4    交流接触器    LC1E 0610 M5N    6

5    辅助触头    LAEN11N    4

6    热继电器    JRS1D-25/Z(0.63-1A)    2

7    热继电器座    JRS1-25    2

8    通电延时时间继电器    国产    2

9    接线端子排    JF5-2.5/5    10

10    G端子导轨        2

11    时间继电器座    TP28X（国产）    2

12    按钮开关合（三个开关）    TYX3-P(黑、绿、红)    2

13    按钮开关合（两个开关）    TYX2-P(绿、红)    2

14    按钮（不带灯）    LA126    10

15    行程开关    LX9-222    4

16    行程开关    LX9-001    4

17    日光灯灯管    YZ10RR25/10W    2

18    镇流器    YZ13/220V50HZ 13W    2

19    启辉器    S10/4～65W    2

20    启辉器座        2

21    日光灯管座        3

22    倒顺开关    KO3-15    2

23    塑料安装卡子        200

24    不锈钢自攻螺丝        100
