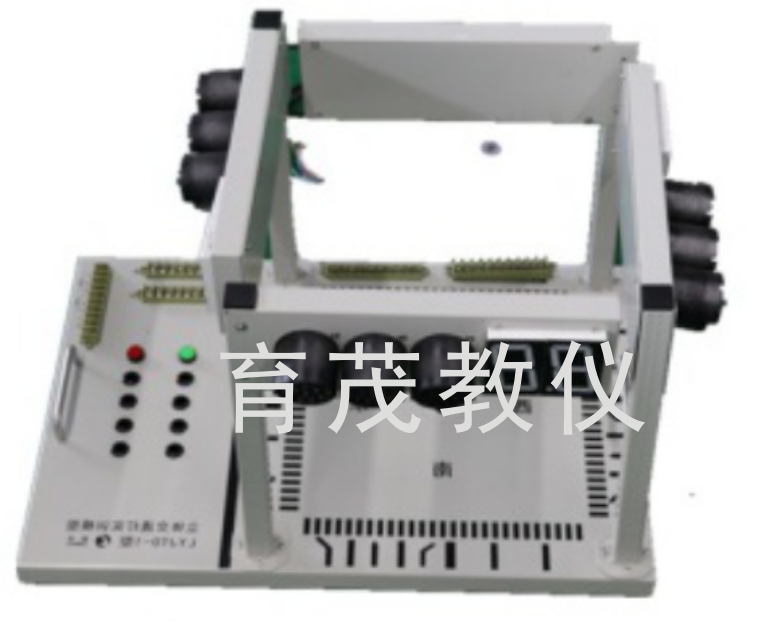

YMJTD-1型立体交通灯实训装置

概述

YMJTD-1立体交通灯实训装置是一个模拟现实道路交通灯的模型。按照教学、实训要求、结合生产实际和职业岗位的技能要求，研制和开发的产品。

控制系统采用模块组合式，由PLC模块、按钮模块，交通灯模块和电源模块等组成。PLC模块、电源模块等可按实训需要进行组合、安装、调试。

该系统包含了机电一体化专业学习中所涉及的可编程控制器技术，为学生提供了一个典型的综合实训环境，使学生对学过的诸多单科的专业和基础知识得到全面的认识、综合的训练和实际运用。

YMJTD-1型立体交通灯实训装置技术参数

1、直流电源：DC 24V

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：约 600mm×400mm×400mm；

4、整机装置功耗：≤200W

5、一共48个接线端子(2个电源端子，6个灯信号端子，40个时间信号端子）

6、一个整机电源控制按钮

7、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。

YMJTD-1型立体交通灯实训装置功能特点

面板主要由控制按钮、控制输入、信号输出、公共端和电源输出组成。

1、控制按钮：由启动按钮、停止按钮组成。

2、控制输入：4路红绿黄灯信号输入（6个端子），4路数码管输入（40个端子）且与PLC模块的输入端相对接；可以任意输入数码管0-99s，红绿黄灯的开关控制信号。

3、信号输出：由东西6个交通灯接线端子、南北6个交通灯接线端子和4个时间控制信号端子组成，且与PLC模块的输出端相对接；

4、公共端：所有的数码管信号灯电源并联一起，接+24V与0V。

5、控制要求：具有指示和控制功能。由四方向直行和转弯（红/黄/绿）指示灯显示模块，四方向数码倒计时显示模块。

6、控制方案：由40个输入点（4个方向时间控制）和12个交通灯输入点（东西车道左行、直行、右行红/黄/绿指示灯；南北车道左行、直行、右行红/黄/绿指示灯；东西人行道直行红/绿指示灯；南北人行道直行红/绿指示灯）

YMJTD-1型立体交通灯实训装置功能特点

1、有机融合了电子技术、PLC控制及通信网络等技术，体现了现代交通行业的特征。整体结构采用开放式，能方便地更换模块，按整合学习功能的原则确定模块内容，使教学时可方便的选择需要的模块。

★显示模块的时间修改与调试实训；

★模块的扩展与安装的实训；

★通讯设备安装与调试的实训；

2、用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成以下工作任务：

符合循序渐进的教学规律

（1）控制电路的安装项目：

选用该装置配置的PLC模块、电源模块等，可完成下列PLC应用技术工作任务。

★模块的扩展与安装的实训；

★控制电路连接与调试的实训；

（2）PLC程序的编写项目：

★主干道红绿灯工作流程的程序编写实训；

★主干道红绿黄灯工作流程的程序编写实训；

★主干道红绿灯、数码倒计时显示程序编写实训；

★主干道红绿黄灯、数码倒计时显示工作流程的程序编写实训；

备注：每个方向亮灯时间可以自由灵活设置。模拟实际道路的交通灯控制系统。

3、本装备用于考核，可考察的职业能力：

★电路安装能力；

★设备的控制程序的编写能力；

★自动控制系统的安装与调试能力；

★PLC网络的安装、编程与调试能力；

YMJTD-1型立体交通灯实训装置配置及参数

    名称               主要技术指标                                   数量    单位

    控制面板        约 600mm×400mm×400mm             1        块

    按钮模块        按钮、接线端子                                  1        块

    交通灯支架    L型钢支架，高600mm                        4        个

    交通灯底板    钢铁结构                                             1        块

    交通灯           DC 12V， 直径53.6mm                      12      只

    数码管           共阴，97mm×70mm，2位数码管       8       个

    安装板           290mm×100mm，                             4        块

    驱动板           自制                                                    4        块

    开关电源       150w ，输入AC220,输出DC24V          1        个
