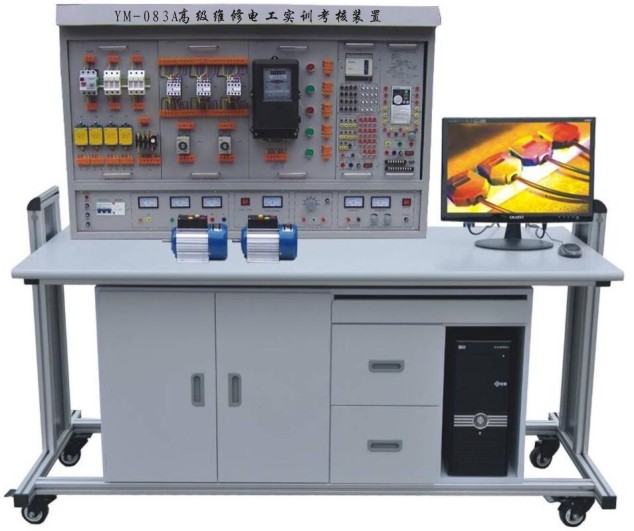

YM-083A高级维修电工实训考核装置

作者：admin 来源：日期：2018-6-12 20:29:40 人气：标签：

一、设备概述

本装置采用模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级。本装置以工作过程为导向，以维修电工为载体，分别进行维修电工入门、常用的电工工具和仪表使用、室内线路的安装、电动机基本控制线路的安装与检修、三相异步电动机的拆装调试与故障处理、电子技术应用基本技能操作、可编程控制器应用技术、变频器技术的学习，以实现学生对维修电工工种的全面认识，提高学生的实际动手能力。

实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、高级电工

本装置符合劳动和社会保障部颁发的高级维修电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

序序号	模块名称	主要组件	数量
1	实训台体	铝合金结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方，桌子下方设有两个柜子（带锁）、抽屉，分别可用于放置挂件和实训用物品。	1套
2	实训屏	为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源。 1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。 2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。 3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。 4、提供～220V插座2只，为外部设备提供工作电源。 5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。 6、固定低压直流电源：+5V、±12V有过载保护 7、恒流源：4mA-20mA连续可调一路	1套
3	维修电工实训组件一	挂板上装有热继电器、交流接触器、按钮指示灯、接线端子等	1套
4	维修电工实训组件二	挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子	1套
5	维修电工实训组件三	挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关	1套

6	维修电工实训组件四	挂板上装有灯口、明盒、镇流、启辉器	1套
7	维修电工实训组件五	提供三菱可编程控制器（FX1N-24MR）主机及配套转换接口、基本输入、输出单元	1套
8	维修电工实训组件六	提供三组100Ω×2/1.3A磁盘电阻	1套

11	变频器实训组件	配置三菱FR-D720变频器，带有RS485通讯接口及BOP操作面板	1套

13	三相异步电动机	380V Y/△ 180W	1台
14	常用工具	万用表，剥线钳、螺丝刀、尖嘴钳、斜口钳等	1套
15	测试线		1套
16	说明书		1本

YM-083A高级维修电工实训考核装置
