YM-X62W型万能铣床电气技能实训考核装置（半实物）

YM-X62W型万能铣床电气技能实训考核装置（半实物）

    本装置由电源控制部分、机床电气控制部分、仿真机床构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想设备。

图片仅供参考，以实际配置为准。

技术性能

1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1400mm×700mm×1500mm

二、装置构成
（一）主控屏
1、三相四线电源输入，通过漏电保护器接通总开关。
2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
（三）实训桌：桌体为铝木结构

（五）  电气部分的操作，能实现X62W型万能铣床各种运动，它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行，极限位置的限位保护

（六）  机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于检测故障

（七）  控制屏的故障箱内设有30个开关，通过拨动故障开关可设置相应的故障点

三、实训项目与目的
1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动，了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。

四、故障点设置一览表

智能考核功能:（计算机一台由学校自备）

本系统以电脑为上位机，与本公司的智能考核设备相结合，组成考核网络。教师通过电脑出题，设置故障点，通过电脑网络向与之连接的各个智能考核子站发出题目，考生在收到题目后，在子站上查找电路故障的情况，输入相应的答案，当答案正确时，由电脑设定的故障点自动恢复正常；考官在考试时间到后，可通过电脑进行收卷，并由电脑给出各考生相应的考试成绩。

　实现功能：

1、根据电路原理图、结构图和安装图，以智能化的方式，可通过教师计算机系统给每台学生机设置合理的、典型的故障点，每次考核可以提供１５套以上的方案，每套方案可设置10个以上的故障点．

2、学生答题的答案可提交给教师计算机系统，并由教师实现网上考试和评卷，由教师计算机系统对整个考场和单个考生的成绩作出科学的分析与报表．

提供各级电工考核的题库，可由老师方便调用．

3、能以数据库形式开展智能化考试，可实现考生报到，随机发卷，考场监控，自动收卷，考试计时，分数判定，并对全部成绩进行排序，打印，且能保存历次的考试数据．

4、本考核系统不采用拆端口，包绝缘，拔器件，拨开关的方法设置故障点．可由计算机与键盘通过单片机智能化的设置和排除．

5、考生在考试平台上通过普通仪表对控制电路上的故障点进行检测和查找，将查找和判断的答案通过网络传递给教师计算机系统．

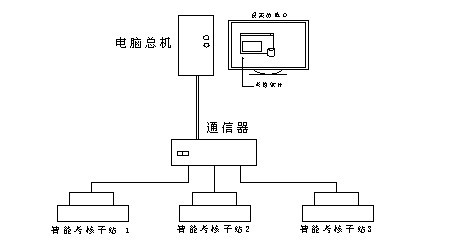

智能考核系统的组成
