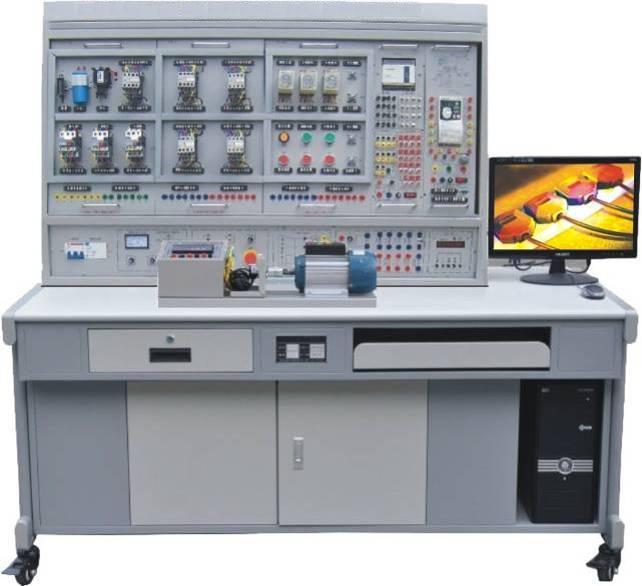

YM-02B高性能中级维修电工及技能培训考核装置教学设备

一、总体要求

由实训屏、实训电气元件（继电器、PLC、变频器、电机等）、实训桌、实训导线、常用电工工具、PLC编程电缆（USB型）、教学课件等组成。

二、参数要求

1.输入电压：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜1.5KVA

4.漏电保护动作电流：≤30mA；

5. 漏电保护动作时间：≤0.1s。

6.实验桌台为铁质喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子设有抽屉。

   7、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

   8、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。

   9、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V、110V低压交流电源。

   10、提供～220V插座2只，为外部设备提供工作电源。

   11、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。

   12、固定低压直流电源：+5V、±12V有过载保护

   13、恒流源：4mA-20mA连续可调一路

14. 实训室智能控制管理装置：本装置能有效降低老师劳动强度及实现实训智能化管理。系统结合人机界面技术、控制技术及遥控技术，为本实训室提供一个功能强大的培训平台。构建实验室WIFI网络，教师可通过手机APP(IOS/安卓)无线控制实验室电源,方便管理员或老师实训时开启电源，遇到紧急情况时瞬间切断所有电源。也可以实现远程控制，无论在教室，还是在几千公里之外，通过网络就能实时监控电源情况，并且能控制电源的开启和切断。工作电压：AC220V-380V，负载总功率：5.5KW，工作频率：315MHZ，在每天可启动上百次的情况下使用寿命十年以上。装置功能要求：包括全自动供电功能、多种形式手动供电功能、显示上电断电呼叫等情况功能、遥控送电功能、软件监控送电功能。

15. 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能,还可以自动记录告警次数，为学生实验技能的考核提供一个统一的标准。报警记录仪器具有电压电流保护任意设定和取消.具有RS485或RS232通讯功能.六位数码管显示

三、配置要求

序号    名称    数量    单位    备注

1    实训台    1    台    铁质双层亚光密纹喷塑桌身+耐磨防火板贴面高密度板桌面，带抽屉及可刹万向轮等

2    实训屏    1    台    实训屏为铁质双层亚光密纹喷塑+挂板/挂箱式结构，实训屏上设有交流电源、直流稳压电源、开关、插座、测试仪表及实训器件等。

3    配套电机    1    组

4    实训模块    7    个

5    配套连接线    1    套

1.    YM-21维修电工实训组件（一）

挂板上装有热继电器、交流接触器、指示灯、按钮开关、接线端子等

2.    YM-22维修电工实训组件（二）

挂板上装有熔断器、断路器、时间继电器、交流接触器、按钮开关、接线端子等。

3.    YM-23维修电工实训组件（三）

挂板上装有时间继电器、交流接触器、行程开关等

4. YM-24维修电工实训组件（四）

挂板上装有万能转换开关、十字开关、中间继电器、旋钮开关等

5．可编程实训组件

   挂箱上装有PLC（FX2N-32MT）、PLC扩展模块FX2N-16EYR,插座等

6．变频器实训组件

挂箱上装有变频器(D720S-0.37KW)、安全插座等

7. 触摸屏实训组件：7寸昆仑通态触摸屏

8. 单片机实验箱

维修电工实训台配备51/96/8088/8086等CPU单片机、微机全部软硬件

9.直线运动控制系统

    含丝杆200mm行程,轴径10mm,电感传感器,电容传感器,行程开关,伺服驱动器,伺服电机

四、实训要求

(一）电拖部分

01.三相异步电动机直接启动控制电路

02.三相异步电动机电动控制电路

03.三相异步电动机自锁控制电路

04.三相异步电动机按钮联锁正反转控制电路

05.三相异步电动机接触器联锁正反转控制电路

06.三相异步电动机双重联锁正反转控制电路

07.三相异步电动机工作台自动往返控制电路

08.两台三相异步电动机顺序启动、顺序停转控制电路

09.三相异步电动机的两地控制电路

10.接触器控制的Y-△控制

11.时间继电器控制的Y-△控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流能耗制动控制

14.三相异步电动机有变压器全波整流能耗制动控制

15.三相异步电动机正反转启动能耗制动控制电路

16.单相鼠笼电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20.三相异步电动机正反转能耗制动控制线路

21.三相异步电动机正反转启动反接制动控制线路

22.C620型车床电气控制线路

23.电动葫芦电气控制

24.Y3150滚齿机控制电路

(二）PLC变频器触摸屏实验部分

25.可编程控制器的基本指令操作

26.LED数码显示控制

27.天塔之光控制的模拟

28.十字路口交通灯的模拟

29.机械手动作的模拟

30.四节传送带的模拟

31.装配流水线控制的模拟、

32.五相步进电机控制的模拟

33.水塔水位模拟控制模拟

34.液体混合准股指模拟控制的模拟

35.邮件分拣机模拟控制的模拟

36.扎钢机模拟控制的模拟

37.自动成型机模拟控制

38.自动送料装车控制的模拟

39.全自动洗衣机控制的模拟

40.电镀生产线控制的模拟

41.PLC控制的三相异步电动机正反转控制

42.PLC控制的三相异步电动机Y-△启动控制

43. PLC控制的三相异步电动降压启动控制

44. PLC控制的三相异步电动能耗制动控制

45.变频器功能参数设置与操作

46.变频器报警与保护功能

47.多段速度选择变频调速

48.外部端子电动控制

49.控制电机正反转运动控制

50.控制电机运行时间操作

51.瞬间停电变频器参数设定

52.外部电压变频调速

53.外部电流变频调速

54.三相异步电动机的变频开环调速

55.PLC控制变频器调速

56.PLC控制伺服电机运动实验

57.PLC触摸屏变频器控制电动机实验

（三）单片机技能实训

A、MCS-51单片机实训

软件部分

1. 清零程序

2. 拆字程序

3. 拼字程序

4. 数据区传送子程序

5. 数据排序实验

6. 查找相同数个数

7. 无符号双字节快速乘法子程序

8. 多分支程序

9. 脉冲计数（定时/计数实验）

10. 电脑时钟（定时器、中断器综合实验）

11. 二进制转换到BCD

12. 二进制转换到ASCII

13. 八段数码管显示

14. 键盘扫描显示实验

硬件部分

1. P1口亮灯实验

2. P1口转弯灯实验

3. P3.3输入，P1口输出

4. 工业顺序控制（中断控制）

5. 8255 A.B.C输出方波

6. 8255 PA口控制PB口

7. 8255控制交通灯

8. 简单I/O口扩展实验

9. A/D转换实验

10. D/A输出方波

11. 电子音响 12. 继电器控制

13. 步进电机实验

14. 8253方波

15. 串并转换实验

16. 外部存储器扩展实验

17. MCS-51串行口应用实验㈠——双机通信

18. MCS-51串行口应用实验㈡——与PC机通信

19. 温度闭环控制

20. 小直流电机调速实验

21. 外部中断（急救车与交通灯）

B、8088/8086系列微机实训

软件部分

1．清零程序

2．拆字程序

3．拼字程序

4．数据区移动

5．数据排序实验

6．找“零”个数

7．32位二进制乘法

8．多分支程序

9．显示子程序

10．键盘扫描显示实验

11．二进制转换到BCD

12．二进制转换到ASCII

硬件部分

1．8255并行口实验㈠：A.B.C口输出方波

2．8255并行口实验㈡：PA口控制PB口

3．8255并行口实验㈢：控制交通灯

4．简单I/O口扩展

5．A/D转换实验

6．D/A转换实验㈠：输出方波

7．D/A转换实验㈠：输出锯齿波

8．8259中断控制器实验

9．定时／计数器：8253方波

10．继电器控制

11．8251串行通信实验㈠：自发自收

12．8251串行通信实验㈡：与PC通信

13．步进电机控制

14．小直流电机调速实验

15．温度闭环控制

16．音频驱动实验

C、MCS-96单片机实训

软件部分

1．清零程序

2．拆字程序

3．拼字程序

4．数据区传送子程序

5．数据排序实验

6．查找相同数个数

7．无符号双字节快速乘法子程序

8．多分支程序

9．定时器1实验——定时中断

10．定时器T1和T2同时产生中断

11．80C196外部中断实验

12．80C196软件方法产生中断

13．利用HSI测脉冲宽度

14．利用HSI测量单脉冲宽度

15．利用HSO产生单脉冲

16．利用HSO产生连续脉冲

17．软件定时器

18．80C196 A/D转换实验

19．利用80C196的PWM产生各种波形

20．二进制转换到BCD进制转换到ASCII

硬件部分

1．P1口亮灯实验

2．P1口转弯灯实验

3．P2.6输入，P1口输出

4．工业顺序控制

5．8255 A.B.C输出方波

6．8255 PA口控制PB口

7．8255控制交通灯

8．简单I/O口扩展实验

9．A/D转换实验

10．D/A输出方波

11．继电器控制

12．8253方波

13．80C196串行口实验

14．LED七段数码管显示实验

15．键盘显示综合实验

16．音频驱动实验

17．步进电机实验

18．直流电机实验

19．外部中断（急救车与交通灯）
