透明电梯教学教具模型

本系列实训组合模型电梯的结构主要有：电梯底座、电梯井道曳引绳与对重机构、轿厢及门机驱动机构、曳引电机驱动电路及旋转编码器、外呼楼层按钮电路模块、外呼楼层呼叫指示电路模块、电源空气开关（漏电脱扣器）、DC12V驱动电源、PLC可编程控制器、标准接线端口电路板、轿厢控制器、检修控制器、到站钟、工具盒等部分组成。

本系列实训组合模型电梯可分为七层。配合不同的控制器，可以实现电梯的自动平层、自动开关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护等功能，以及电梯急停、检修、慢上、慢下、照明等特殊功能。它采用了直流减速电机进行轿厢的曳引拖动，及轿厢门开关。并具有极限到位保护硬件电路，防止程序错误对电机及其机构的损坏。以及调定直流电机的转速满足不同控制系统的需要。

电梯的基本结构

电梯底座上面安装所有的电梯机构与控制电路。它具有合理的电梯机构局与控制电气元件布线，旋转电梯底座的方向与位置，有利于学生接线实验与装配调试。

电梯井道：曳引绳、上滑轮、导轨、对重、楼层立面面板、轿厢及门机驱动机构、曳引电机驱动电路及旋转编码器、外呼楼层按钮电路模块、外呼楼层呼叫指示电路、上极限开关、下极限开关、一楼平层开关等组件。

轿厢及门机驱动机构：轿厢箱体、轿厢地坎、门机驱动电机、电机驱动通用电路板、门机凸轮、门机连杆、轿门、门开到位开关、门关到位开关等部件组成。

曳引电机机构及驱动电路及旋转编码器脉冲电路由：曳引电机支架、曳引直流电机、旋转编码器、电机驱动通用电路板、调速可变电阻、光电耦合脉冲开关、随行电缆插座、上极限开关插座、下极限开关插座等器件组成。

外呼楼层按钮电路

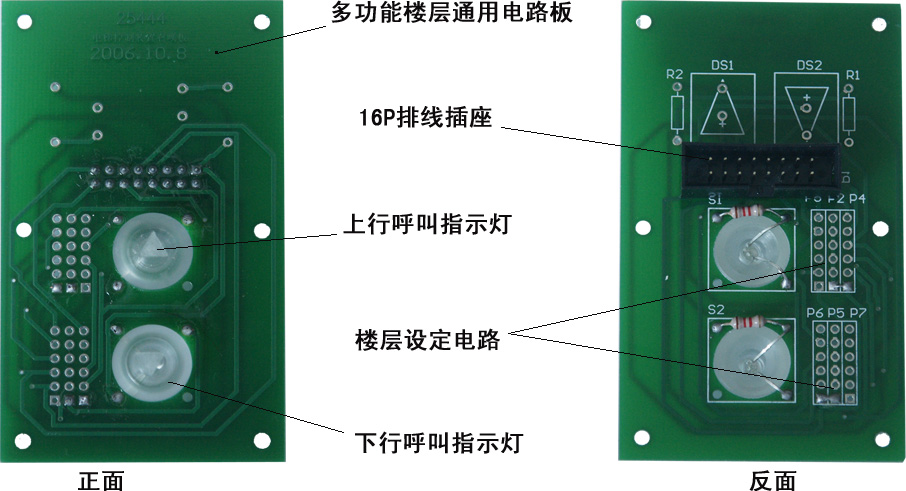

外呼楼层呼叫指示电路

DTZ系列组合实训电梯技术参数与实训项目

一、技术参数：

1、    外形尺寸：810（长）×610（宽）× 770（高）

2、    包装尺寸：830（长）×630（宽）× 830（高）

3、    净重量/毛重：   20Kg   /  25Kg

4、    额定工作电压：AC：220V   50 Hz

5、    控制器型号：参照产品型号（附数据线和编程软件）

6、    轿厢平层定位：旋转编码器及一层平层开关

7、    拖动电机：DC： 0-12V 直流减速电机  转速：0-25 rpm

8、    楼层召唤与楼层显示：1-7层、楼层上下指示灯与楼层上下按钮

9、     门 电 机：DC： 0-12V 直流减速电机  转速：0-25 rpm

10、    门机装置：曲柄连杆直流中分式

11、    到 站 钟：DC 12V

12、    连续靠站检测运行时间：24  小时

13、    门机连续开闭次数：10000次

14、    电梯组合层数：2-7层

15、    特殊功能及实验演示：

平层自学习程序设置、自动测试演示、PLC连接及程序上载下载、PLC监控调试及参数设置、平层高度设置、自由编程合成2-7层电梯

二、DTZ模型电梯的实训项目：

    1、自动（手动）开关门程序控制及PLC定时器指令运用实训；

2、轿厢的自动平层控制实训。

3、内外呼梯信号响应

4、顺向响应轿内外呼梯信号、最远反向外呼梯响应功能

5、正常/检修工作状态与慢上（慢下）点动控制实训

6、轿厢直驶、紧急停车控制实训

7、轿厢照明控制实训

8、一楼平层开关的调整

9、旋转编码器脉冲与PLC高速计数器。

10、楼层显示、上下行指示、各楼层召唤指令信号指示实训；

11、井道上下极限开关保护。

12、自动上下循环运行测试

13、手动平层记忆设置、电梯平层自学习程序。

14、编程软件的安装与程序上载下载

15、PLC的输入输出点的接线实训

16、PLC的输入输出点的接线故障排除实训

DTZ系列组合实训模型电梯配置清单

序号    名      称    单位    数量    备   注

1    电梯井道    台    1

2    电梯底板    台    1

3    电源空气开关（漏电脱扣器）    只    1    安装在：电梯底板上

4    DC 12V直流电源    块    1    安装在：电梯底板上

5    三菱FX3U-64MR可编程控制器    套    1

6

7    标准接线端口电路    套    1    安装在：电梯底板上

8    井道支架    只    1    安装在：电梯底板上

9    到层提示电铃    个    1    安装在：轿厢控制器支架上

10    轿厢操纵控制器    只    1    安装在：轿厢控制器支架上

11    检修控制器    只    1    安装在：轿厢控制器支架上

12    曳引直流电机    台    1    安装在：电梯井道底部

13    曳引轮    只    1    安装在：曳引电动机上

14    旋转编码器    个    1    安装在：曳引电动机上

15    上滑轮    只    1    安装在：井道上端

16    导轨    条    2    安装在：井道中

17    纲丝索    根    1    安装在：井道中

18    对重（M5内六角螺丝，压紧钢片）    只    1    安装在：纲丝索上（发货运输时，放在工具包内）

19    随行电缆    条    5    安装在：井道中，连接在轿厢上

20    楼层上下召唤按钮控制电路    块    7    安装在：楼层面板上

21    楼层上下召唤指示电路    块    7    安装在：楼层面板上

22    轿厢    只    1    安装在：导轨上

23    门机装置    套    1    安装在：轿厢上

24    一层位置清零开关    只    1

25    上极限开关、下极限开关    只    2    安装在：导轨上、下部

26    活扳手150mm    把    1    工具盒内

27    尖嘴钳    只    1    工具盒内

28    剪刀    只    1    工具盒内

29    十字螺丝刀Φ3×75、Φ6×70    只    2    工具盒内

30    一字螺丝刀Φ3×75、Φ6×70    只    2    工具盒内

31    M5内六角扳手    只    1    工具盒内

32    常用螺钉    枚    若干    工具盒内

33    微动开关    只    2只    工具盒内，备用

34    PLC通讯电缆     条    1    工具包内

35    三菱编程软件、电梯控制参考程序    碟    1    工具包内(光碟)

36    DTZ系列电梯使用说明书    册    1    工具包内
